Sterowniki automatycznych skrzyń biegów TCU / TCM

Sterownik automatycznej skrzyni biegów – TCU, TCM i EGS

Sterownik skrzyni biegów jest elektronicznym modułem odpowiedzialnym za zarządzanie pracą automatycznej lub zautomatyzowanej przekładni. W zależności od producenta samochodu i rodzaju skrzyni może być określany jako TCU, TCM, EGS, Transmission Control Unit, Transmission Control Module albo po prostu komputer skrzyni biegów.

Moduł przetwarza informacje pochodzące ze skrzyni, silnika i innych sterowników samochodu. Na ich podstawie steruje lub koordynuje pracę odpowiednich elementów przekładni.

Dokładna funkcja zależy od rodzaju skrzyni. W niektórych konstrukcjach sterownik jest osobną jednostką elektroniczną, a w innych może być częścią większego zespołu mechatronicznego.

Jak dobrać sterownik skrzyni biegów?

Najważniejszą podstawą wyboru jest pełny numer oryginalnego sterownika. Sam model samochodu oraz pojemność silnika często nie wystarczają.

Na etykiecie modułu mogą znajdować się:

• numer OEM producenta samochodu,
• numer producenta sterownika,
• numer hardware / HW,
• numer software / SW,
• numer skrzyni lub rodziny przekładni,
• indeks albo końcowa litera numeru,
• dodatkowe numery wersji elektroniki.

Przed zakupem najlepiej porównać wszystkie czytelne oznaczenia.

Dlaczego pełny numer sterownika skrzyni jest tak ważny?

Dwa moduły mogą wyglądać identycznie, posiadać takie same złącza i pochodzić z tego samego modelu samochodu, a mimo to różnić się konfiguracją lub oprogramowaniem.

Różnice mogą wynikać między innymi z:

• rodzaju automatycznej skrzyni biegów,
• wersji silnikowej,
• roku produkcji,
• napędu pojazdu,
• wersji hardware,
• oprogramowania,
• zmian produkcyjnych.

Dlatego wspólny początek numeru nie jest wystarczającym potwierdzeniem zamienności.

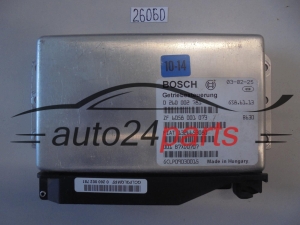

Sterowniki Bosch 026000...

Jedną z najczęściej spotykanych grup w ofercie Auto24Parts są sterowniki skrzyni biegów Bosch.

Charakterystyczne są numery rozpoczynające się od 026000..., które można również spotkać w zapisie z odstępami, na przykład:

0260002817 = 0 260 002 817

Pełny numer Bosch powinien być porównany z numerem OEM producenta samochodu.

Audi i Volkswagen – Bosch 026000...

W samochodach Audi i Volkswagen można znaleźć wiele podobnych sterowników Bosch, które różnią się końcowymi cyframi oraz numerami VAG.

Przykłady występujące w katalogu:

• 0260002817 / 4D0927156EA,
• 0260002757 / 8D0927156DK,

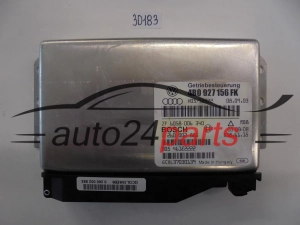

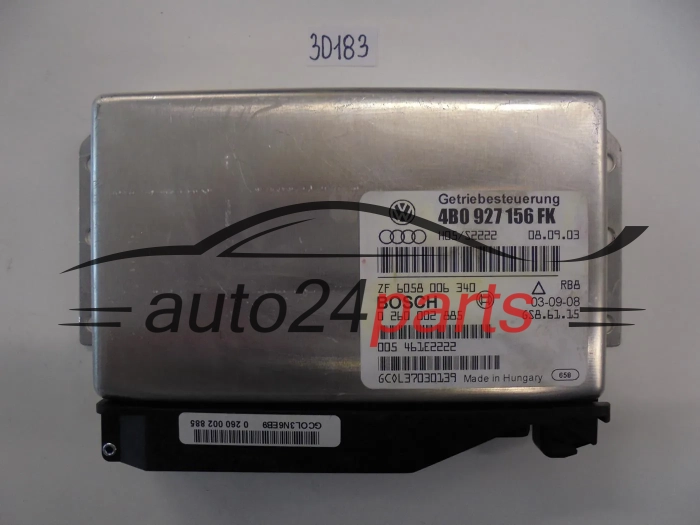

• 0260002885 / 4B0927156FK,

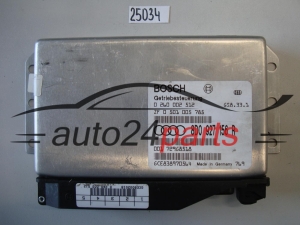

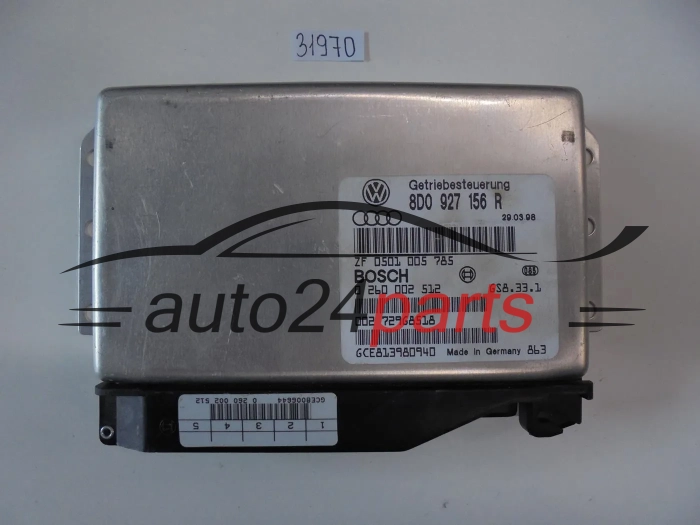

• 0260002512 / 8D0927156R,

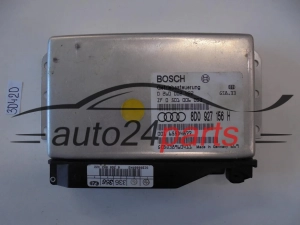

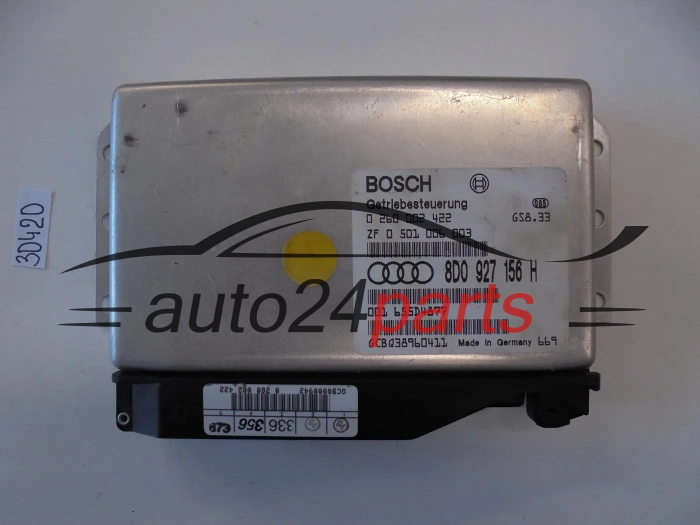

• 0260002422 / 8D0927156H,
• 0260002739 / 8D0927156DD.

Oznaczenia 8D0927156H, 8D0927156R oraz 8D0927156DD nie powinny być traktowane jako jeden sterownik tylko dlatego, że mają wspólną część numeru.

Audi / Volkswagen 0260002817 / 4D0927156EA

Przykładem jest sterownik skrzyni Audi / Volkswagen Bosch 0260002817 / 4D0927156EA.

Przy doborze tego modułu należy sprawdzić zarówno pełną referencję Bosch 0 260 002 817, jak i numer VAG 4D0 927 156 EA.

Aisin – sterowniki skrzyni Toyota

W samochodach Toyota bardzo często występują sterowniki związane z układami Aisin. Charakterystyczne są numery OEM rozpoczynające się od 89530... oraz odpowiadające im referencje 324811....

Przykłady znajdujące się w katalogu Auto24Parts to:

• 89530-64020 / 324811-10570,
• 89530-52280 / 324811-12860,
• 89530-52161 / 324811-11661,
• 89530-70020 / 324811-11100.

Numer Toyota powinien zostać porównany z pełnym oznaczeniem Aisin. Aktualny katalog zawiera wiele takich jednostek.

Toyota 89530-64020 / Aisin 324811-10570

Jednym z przykładów jest sterownik oznaczony jako:

• Toyota 89530-64020 / 8953064020,
• Aisin 324811-10570 / 32481110570.

Wyszukiwanie po obu numerach jednocześnie pozwala znacznie dokładniej zidentyfikować część niż samo hasło „sterownik skrzyni Toyota”.

Continental – sterowniki Mercedes A2C...

W sterownikach skrzyń Mercedes-Benz często można spotkać elektronikę Continental z oznaczeniami A2C... połączonymi z numerami Mercedes rozpoczynającymi się od A.

Przykłady z katalogu to:

• A0044460310 / A2C53334287,
• A1644460710 / A2C53238787,
• A0002701752 / A2C53371773,
• A0002703252 / A2C83920000.

Na jednej jednostce mogą występować jednocześnie numer OEM Mercedes oraz numer Continental i oba oznaczenia warto sprawdzić.

Mercedes A0044460310 / Continental A2C53334287

Przykładem jest sterownik skrzyni Mercedes A0044460310 / A2C53334287.

Numer Mercedes może występować jako A0044460310, A 0044460310 lub A 004 446 03 10. Jest to ta sama podstawowa referencja zapisana na kilka sposobów.

Mercedes W164 – A1644460710 / A2C53238787

Innym przykładem jest sterownik Mercedes W164 ML 320 CDI oznaczony jako:

• A1644460710,
• A 164 446 07 10,
• Continental A2C53238787.

Tego typu sterowniki pokazują, dlaczego przy Mercedesie warto wyszukiwać zarówno po numerze OEM A..., jak i pełnym numerze producenta elektroniki. Aktualny katalog Auto24Parts zawiera tę konkretną kombinację. :contentReference[oaicite:1]{index=1}

Siemens SIM82, SIM821 i SIM824 – Citroën / Peugeot

W samochodach Citroën i Peugeot można spotkać sterowniki skrzyni Siemens i Continental z rodzin SIM82, SIM821 oraz SIM824.

Na jednym module mogą znajdować się jednocześnie:

• numer Siemens / Continental,
• numer SW,
• numer HW,
• numer PSA,
• oznaczenie rodziny SIM.

Przykłady występujące w katalogu:

• S118475101F / SW99654953980 / HW9640922780 / SIM82,

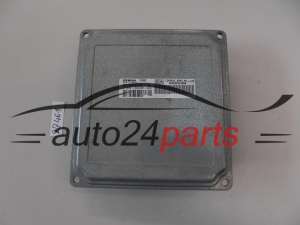

• S118475102B / 9656910080 / SIM82,
• S122754002D / 9662746780 / SIM821,
• S180045056D / 9803231480 / SIM824.

W tej grupie samo oznaczenie „SIM82” zdecydowanie nie wystarcza do doboru. Należy porównywać pełną kombinację numerów. Katalog Auto24Parts rzeczywiście zawiera wiele różnych wersji SIM82, SIM821 i SIM824. :contentReference[oaicite:2]{index=2}

Magneti Marelli CFC – Fiat, Alfa Romeo i inne zastosowania

W zautomatyzowanych przekładniach Fiat i Alfa Romeo często występują sterowniki Magneti Marelli z oznaczeniami rozpoczynającymi się od CFC....

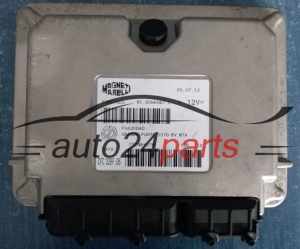

Przykładowe rodziny z katalogu to:

• CFC319...,

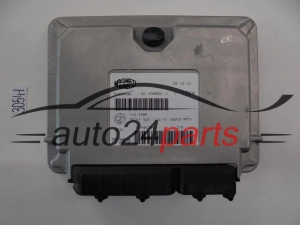

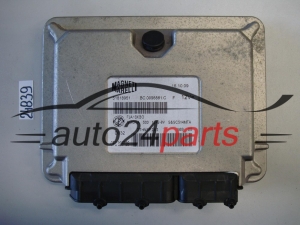

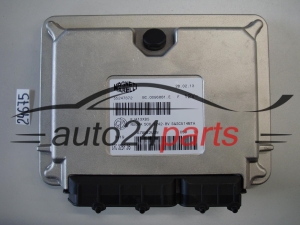

• CFC328...,
• CFC208...,
• CFC8TDW....

Występują one razem z numerem OEM Fiat / Alfa Romeo i często dodatkowymi oznaczeniami hardware.

Fiat 500 Abarth C510 MTA 51897658 / CFC319A.01

Dobrym przykładem jest sterownik Fiat 500 Abarth 1.4 T-Jet C510 MTA 51897658 / CFC319A.01.

Na tej jednostce występuje kilka istotnych oznaczeń:

• 51897658,
• C510 MTA,
• CFC319A.01,
• FHD1-0A10,
• BC.0104902.F,
• HW319.

To kolejny przykład, w którym jedno oznaczenie może nie wystarczyć do pełnej identyfikacji urządzenia. Produkt jest obecnie katalogowany jako sterownik Magneti Marelli do Fiat 500 Abarth. :contentReference[oaicite:3]{index=3}

Sterownik skrzyni a mechatronika – jaka jest różnica?

TCU / TCM oznacza część elektroniczną odpowiedzialną za sterowanie przekładnią.

Mechatronika skrzyni biegów jest szerszym zespołem, który w zależności od konstrukcji może łączyć sterownik elektroniczny z blokiem hydraulicznym, zaworami lub innymi elementami wykonawczymi.

Nie każda skrzynia posiada taką samą konstrukcję. W części przekładni sterownik znajduje się poza skrzynią jako osobny komputer, a w innych jest zamontowany wewnątrz lub połączony z zespołem hydraulicznym.

TCU a elektrozawory i hydraulika skrzyni

Sterownik może wydawać polecenia odpowiednim elementom wykonawczym skrzyni, ale nie oznacza to, że każdy problem ze zmianą biegów jest spowodowany uszkodzeniem elektroniki.

Podobne objawy mogą powodować między innymi:

• uszkodzone elektrozawory,
• problemy hydrauliczne,
• zużyte elementy mechaniczne skrzyni,
• czujniki prędkości lub położenia,
• niewłaściwe ciśnienie,
• problemy z zasilaniem sterownika,
• instalacja elektryczna,
• komunikacja CAN,
• inne moduły samochodu.

Typowe objawy problemów ze sterownikiem skrzyni biegów

Możliwe objawy uszkodzenia sterownika lub problemu z jego komunikacją to między innymi:

• skrzynia przechodzi w tryb awaryjny,
• brak możliwości zmiany części biegów,
• pozostawanie skrzyni na jednym przełożeniu,
• opóźnione załączenie D lub R,
• szarpnięcia podczas zmiany przełożenia,
• nieprawidłowa lub nieregularna zmiana biegów,
• brak komunikacji diagnostycznej z TCU,
• błędy komunikacji CAN,
• usterki pojawiające się po rozgrzaniu,
• wewnętrzne błędy modułu.

Żaden z tych objawów samodzielnie nie potwierdza uszkodzenia sterownika.

Skrzynia szarpie – czy to zawsze sterownik TCU?

Nie. Szarpanie skrzyni może mieć wiele przyczyn. Elektroniczny sterownik jest tylko jednym z elementów całego układu.

Przed wymianą TCU należy w zależności od konstrukcji sprawdzić:

• błędy zapisane w sterowniku,
• parametry bieżące,
• czujniki prędkości skrzyni,
• elektrozawory,
• instalację elektryczną,
• zasilanie i masę,
• stan mechaniczny i hydrauliczny przekładni.

Brak komunikacji ze sterownikiem skrzyni

Jeżeli tester diagnostyczny nie może połączyć się z TCU, możliwa jest awaria elektroniki, ale przed wymianą warto sprawdzić podstawowe obwody.

Brak komunikacji może powodować:

• brak zasilania,
• brak masy,
• uszkodzony bezpiecznik lub przekaźnik,
• uszkodzenie instalacji elektrycznej,
• korozja złącza,
• usterka sieci CAN,
• wewnętrzne uszkodzenie sterownika.

Sterownik skrzyni i sterownik silnika ECU

TCU bardzo często współpracuje ze sterownikiem silnika ECU.

Moduły mogą wymieniać między sobą informacje dotyczące między innymi momentu obrotowego silnika, obciążenia, prędkości obrotowej i aktualnego stanu układu napędowego.

Dlatego problemy komunikacji pomiędzy ECU i TCU mogą wpływać zarówno na pracę silnika, jak i skrzyni.

Sterownik skrzyni i ABS / ESP

Moduł skrzyni może również korzystać z danych dostępnych w innych systemach pojazdu, w tym z informacji przekazywanych przez sterownik ABS / ESP.

Problemy komunikacji w sieci pojazdu mogą więc powodować błędy zapisane jednocześnie w TCU, ECU oraz ABS / ESP.

Sterownik skrzyni i pedał gazu

Informacja o żądaniu kierowcy jest również ważna dla sposobu pracy automatycznej przekładni. W elektronicznych układach pedał przyspieszenia współpracuje z ECU, a odpowiednie informacje mogą być przekazywane dalej do sterownika skrzyni.

Elektroniczne pedały znajdziesz w kategorii pedał gazu / potencjometr gazu.

Czy używany sterownik skrzyni trzeba programować?

Nie każdy sterownik skrzyni biegów wymaga identycznej procedury po wymianie.

W zależności od samochodu i rodzaju TCU mogą być potrzebne:

• programowanie,
• kodowanie,
• adaptacja,
• ustawienia podstawowe,
• przeniesienie danych z oryginalnego sterownika,
• klonowanie,
• inne procedury producenta pojazdu.

W innych systemach sterownik z odpowiednim numerem może wymagać znacznie mniej czynności.

Dlatego nie należy zakładać, że każdy używany TCU jest Plug & Play ani że każdy bez wyjątku musi zostać zaprogramowany.

Klonowanie sterownika skrzyni biegów

W przypadku wybranych sterowników możliwe jest przeniesienie potrzebnych danych z oryginalnej jednostki do kompatybilnego sterownika zastępczego.

Zakres przenoszonych informacji zależy od konstrukcji urządzenia. Mogą być istotne między innymi dane pamięci, konfiguracja, kodowanie lub inne informacje charakterystyczne dla konkretnego modułu.

Możliwość wykonania klonowania należy zawsze potwierdzić dla konkretnego numeru sterownika.

Adaptacja sterownika automatycznej skrzyni

Po wymianie TCU w niektórych samochodach mogą być potrzebne ustawienia podstawowe albo procedury adaptacyjne.

Nie należy jednak mylić:

• programowania oprogramowania sterownika,
• kodowania konfiguracji pojazdu,
• adaptacji pracy skrzyni,
• klonowania danych.

Są to różne procesy i konkretna skrzynia może wymagać tylko części z nich.

Używany oryginalny sterownik skrzyni biegów

Oryginalny używany sterownik skrzyni może być ekonomicznym rozwiązaniem, jeżeli został prawidłowo dobrany po numerach i przygotowany zgodnie z wymaganiami konkretnego pojazdu.

Auto24Parts posiada w ofercie sterowniki Aisin, Bosch, Continental, Siemens i Magneti Marelli. Te marki są również dostępne jako filtry w aktualnej kategorii sklepu. :contentReference[oaicite:4]{index=4}

Sterowniki skrzyni po numerze – przykładowe produkty

Przykładowe sterowniki dostępne w katalogu Auto24Parts:

• 0260002817 / 4D0927156EA – Audi / Volkswagen Bosch
• A0044460310 / A2C53334287 – Mercedes Continental
• 51897658 / CFC319A.01 / HW319 – Fiat 500 Abarth Magneti Marelli

W ofercie znajdują się również sterowniki Toyota / Aisin, Citroën / Peugeot SIM82 i SIM821, Renault, BMW, Smart, Hyundai, Jeep i wielu innych marek.

Bosch, Siemens i Magneti Marelli

Sterowniki i inne elementy elektroniki można również przeglądać według producenta:

• Bosch,
• Siemens,
• Magneti Marelli.

W przypadku sterownika skrzyni warto zawsze łączyć w wyszukiwaniu nazwę producenta z pełnym numerem OEM.

Sprawdzenie zgodności przed zakupem

Jeżeli nie masz pewności, który TCU pasuje do samochodu, skontaktuj się z Auto24Parts.

Najlepiej przesłać:

• zdjęcie całej etykiety oryginalnego sterownika,
• pełny numer OEM,
• numer Bosch, Aisin, Continental, Siemens lub Magneti Marelli,
• oznaczenia HW i SW,
• markę i model samochodu,
• rok produkcji,
• wersję silnikową,
• rodzaj skrzyni biegów, jeżeli jest znany.

Powiązane części elektroniczne

Sterownik skrzyni jest jednym z wielu modułów pracujących w sieci samochodu. Zobacz także:

• sterowniki silnika ECU,
• sterowniki ABS / ESP / ASR,
• liczniki samochodowe,
• centralki i moduły samochodowe,
• wszystkie elektroniczne części samochodowe.
