Sterownik silnika Ford – oryginalne komputery ECU i PCM

Sterownik silnika Ford ECU, określany w zależności od samochodu również jako PCM, jest elektroniczną jednostką odpowiedzialną za zarządzanie pracą silnika oraz komunikację z pozostałymi systemami pojazdu. W zależności od rodzaju jednostki napędowej komputer może kontrolować między innymi dawkowanie paliwa, pracę wtryskiwaczy, zapłon, elektroniczną przepustnicę, ciśnienie paliwa i doładowania oraz wybrane elementy układu emisji spalin.

W Auto24Parts oferujemy oryginalne używane sterowniki silnika Ford do samochodów osobowych, dostawczych i użytkowych. W kategorii znajdują się między innymi ECU do modeli Focus, C-Max, Fiesta, Fusion, Mondeo, Transit oraz Ranger. Przy wyborze jednostki zastępczej najważniejsze są pełne oznaczenia znajdujące się na oryginalnym module – sam model samochodu, pojemność silnika lub podobny wygląd obudowy nie wystarczają do potwierdzenia zgodności.

Jak dobrać właściwy sterownik silnika Ford?

W obrębie jednego modelu Ford może występować wiele różnych wersji ECU zależnie od silnika, mocy, rocznika, normy emisji spalin, skrzyni biegów, wyposażenia, wersji hardware oraz zastosowanego oprogramowania.

Przed zakupem warto porównać:

• pełny numer Ford / FoMoCo, np. 5M51-12A650-LB lub 8G91-12A650-EL,
• numer producenta elektroniki, np. Bosch 0281... lub 0261...,
• oznaczenie Siemens / Continental, np. 5WS..., jeżeli występuje,
• oznaczenie Delphi, Visteon lub innego producenta,
• rodzinę sterownika, np. SID803 lub SID803A,
• dodatkowe oznaczenie kalibracji znajdujące się na etykiecie,
• model, rok produkcji i wersję silnika,
• rodzaj skrzyni biegów i istotne elementy wyposażenia samochodu.

Numery Ford często występują w dwóch formach zapisu. Przykładowo 5M51-12A650-LB może być zapisany również jako 5M5112A650LB, natomiast numer Bosch 0281012486 jako 0 281 012 486. Podczas wyszukiwania ECU warto sprawdzać wszystkie warianty znajdujące się na oryginalnej jednostce.

Numery FoMoCo 12A650 – ważne przy wyszukiwaniu ECU Ford

Na wielu sterownikach Ford można znaleźć charakterystyczny numer FoMoCo zawierający oznaczenie 12A650. Przykładami są 5M51-12A650-LB, 5U71-12A650-AB, 8G91-12A650-EL, 6C11-12A650-AE czy AC11-12A650-CC.

Końcowe litery numeru mają znaczenie. Nie należy zakładać, że sterownik z podobnym początkiem numeru będzie automatycznie zgodny. Najbezpieczniej porównać cały numer FoMoCo oraz dodatkowe oznaczenia Bosch, Siemens, Delphi lub Visteon.

Ford Focus 1.6 TDCi – Bosch 0281012486 / 5M51-12A650-LB

Jednym z przykładów jednostek stosowanych w Ford Focus 1.6 TDCi jest sterownik Bosch 0281012486 / FoMoCo 5M51-12A650-LB / 5M5112A650LB.

W takim przypadku podczas wyszukiwania warto użyć zarówno numeru 0281012486, jak i pełnego oznaczenia 5M51-12A650-LB. Pozwala to dokładniej zidentyfikować jednostkę niż wyszukiwanie wyłącznie po frazie „sterownik Focus 1.6 TDCi”.

Ford Focus, C-Max, Fiesta i Fusion 1.6 TDCi – 0281011995 / 5U71-12A650-AB

W wybranych zastosowaniach Focus, C-Max, Fiesta i Fusion 1.6 TDCi występuje Bosch 0281011995 / FoMoCo 5U71-12A650-AB / DV6SIL05.

Jest to dobry przykład sterownika występującego w więcej niż jednym modelu Ford. Nie oznacza to jednak, że każdy sterownik 1.6 TDCi jest zamienny. Podstawą doboru pozostaje pełny zestaw numerów znajdujących się na ECU.

Ford Focus C-Max 1.6 TDCi – Bosch 0281011263 / 4M51-12A650-NE

W określonych wersjach Ford Focus C-Max 1.6 TDCi stosowany jest również sterownik 0281011263 / FoMoCo 4M51-12A650-NE.

Porównanie tego numeru z jednostkami 0281011995 lub 0281012486 pokazuje, jak wiele różnych sterowników może występować w obrębie podobnych silników TDCi. Dlatego sama pojemność 1.6 oraz model pojazdu nie powinny być jedynym kryterium wyboru.

Ford Fiesta 1.6 TDCi – Bosch 0281014989 / 8V21-12A650-PC

W Ford Fiesta 1.6 TDCi można spotkać sterownik Bosch 0281014989 w połączeniu z oznaczeniem Ford 8V21-12A650-PC. W katalogu występują również jednostki z podobnym numerem zakończonym innymi literami, dlatego należy dokładnie porównywać pełne oznaczenia.

Ford Focus 2.0 TDCi – Siemens SID803 5WS40227CT

W silnikach 2.0 TDCi stosowane są również sterowniki Siemens. Przykładem jest 5WS40227C-T / 5WS40227CT / 5M51-12A650-MB / SID803 – Ford Focus 2.0 TDCi.

Jeden sterownik posiada tutaj kilka istotnych oznaczeń: numer Siemens 5WS40227CT, numer FoMoCo 5M51-12A650-MB, kod 1ARB oraz rodzinę SID803.

Przy doborze nie należy kierować się wyłącznie oznaczeniem SID803. W tej rodzinie występuje wiele różnych wersji przeznaczonych do różnych konfiguracji samochodów.

Ford Focus 2.0 TDCi – SID803A 5WS40602AT / 6M51-12A650-AHA

Inną jednostką jest 5WS40602A-T / 5WS40602AT / 6M51-12A650-AHA / SID803A – Ford Focus 2.0 TDCi.

SID803 oraz SID803A są oznaczeniami różnych rodzin lub generacji jednostek. Nie należy traktować ich jako automatycznie zamiennych. Do potwierdzenia zgodności potrzebne są pełne numery sterownika.

Ford Focus C-Max 2.0 TDCi – 5WS40137CT / SID803

W wybranych Ford Focus C-Max 2.0 TDCi występuje 5WS40137C-T / 5WS40137CT / 3U71-12A650-XA / SID803.

Porównując ten moduł z 5WS40227CT widać, że samo określenie SID803 nie wystarcza do prawidłowego wyboru jednostki.

Ford Mondeo 2.0 TDCi – Bosch 0281014832 / 8G91-12A650-EL

W Ford Mondeo 2.0 TDCi występuje między innymi Bosch 0281014832 / FoMoCo 8G91-12A650-EL.

Na jednostce występuje również dodatkowe oznaczenie 8FML. Przy zakupie należy porównać cały zestaw numerów zamiast kierować się samą nazwą Mondeo 2.0 TDCi.

Ford Mondeo 2.0 TDCi – 7G91-12A650-UH / 5WS40595H-T

Innym sterownikiem występującym w Mondeo 2.0 TDCi jest 7G91-12A650-UH / 5WS40595H-T / EU6H.

To kolejny przykład pokazujący, że ten sam model i pojemność silnika mogą korzystać z zupełnie różnych wersji ECU.

Ford Mondeo 2.0 TDCi – Delphi 2S7Q-9F954-FD

W starszych zastosowaniach Mondeo TDCi spotykane są również jednostki Delphi. Przykładem jest 2S7Q-9F954-FD / 2S7Q9F954FD / DDCR 80981D – Ford Mondeo 2.0 TDCi.

W przypadku takiego sterownika numer zaczynający się od 2S7Q oraz oznaczenie DDCR są ważnymi informacjami przy identyfikacji właściwej jednostki.

Ford Transit – wiele wersji sterowników TDCi i TDDi

Ford Transit jest jedną z grup, w których występuje szczególnie dużo różnych sterowników silnika. W zależności od generacji i silnika można spotkać jednostki FoMoCo, Visteon, Bosch oraz inne rozwiązania.

Przykładowe oznaczenia występujące w katalogu to:

• 8C11-12A650-CC / 4FCB – Transit 2.4 TDCi,
• 6C11-12A650-AE / 9DCE – Transit 2.4 TDCi,
• AC11-12A650-CC / 9HCC – Transit 2.2 TDCi,
• 6C11-12A650-AP / 9DDN – Transit 2.2 TDCi,
• 3C1A-12A650-ED / 9CBC – Transit 2.4 TDDi,
• 4C11-12A650-CA / 1CBA / LP2-337 – Transit 2.4 TDCi.

Końcowe oznaczenia takie jak 4FCB, 9DCE, 9HCC czy 9DDN mogą pomagać przy identyfikacji konkretnej konfiguracji sterownika.

Ford Transit 2.4 TDCi – 8C11-12A650-CC

Jednym z dostępnych modułów jest 8C11-12A650-CC / 8C1112A650CC / 4FCB – sterownik Ford Transit 2.4 TDCi.

Przy własnym samochodzie należy sprawdzić cały numer, ponieważ bardzo podobne oznaczenia mogą dotyczyć innych wersji silnika lub oprogramowania.

Ford Transit 2.4 TDCi – 6C11-12A650-AE

Inną jednostką jest 6C11-12A650-AE / 6C1112A650AE / 9DCE.

Numery 6C11-12A650-AE i 8C11-12A650-CC wyglądają podobnie, ale są odrębnymi oznaczeniami i nie powinny być traktowane jako automatycznie zamienne.

Ford Transit 2.2 TDCi – AC11-12A650-CC

W wybranych wersjach Transit 2.2 TDCi występuje AC11-12A650-CC / AC1112A650CC / 9HCC.

Podczas wyszukiwania warto używać zarówno wersji numeru z myślnikami, jak i zapisu bez separatorów.

Ford Ranger 2.5 TDCi – Bosch 0281011826 / WLAS18881D

W kategorii występuje również 0281011826 / WLAS18881D – Bosch ECU Ford Ranger 2.5 TDCi.

Przy tej jednostce warto zwrócić uwagę nie tylko na numer Bosch 0281011826, ale również na oznaczenie WLAS18881D i pozostałe numery znajdujące się na etykiecie sterownika.

Najczęstsze objawy problemów ze sterownikiem silnika Ford

Awaria ECU może powodować różne problemy, ale podobne objawy mogą wynikać również z instalacji elektrycznej, czujników, układu paliwowego albo elementów wykonawczych. Przed wymianą komputera silnika zalecana jest pełna diagnostyka pojazdu.

• brak możliwości uruchomienia silnika,
• brak komunikacji diagnostycznej z ECU lub PCM,
• gaśnięcie silnika lub problemy z ponownym rozruchem,
• tryb awaryjny i ograniczenie mocy,
• problemy ze sterowaniem wtryskiwaczami,
• wypadanie zapłonów w silnikach benzynowych,
• problemy z ciśnieniem paliwa lub doładowania,
• nieprawidłowa reakcja elektronicznej przepustnicy,
• błędy komunikacji CAN,
• powracające błędy mimo sprawnych czujników,
• wewnętrzne błędy pamięci lub elektroniki ECU.

Podobne problemy mogą być powodowane przez nieprawidłowe zasilanie, słabe punkty masowe, uszkodzone bezpieczniki, przekaźniki, wiązkę elektryczną lub inny moduł pojazdu. Sam zapisany kod błędu nie powinien być jedyną podstawą do wymiany sterownika.

Ford PATS – immobiliser i sterownik silnika

W wielu samochodach Ford sterownik silnika współpracuje z systemem immobilisera PATS. Z tego powodu używanego ECU nie zawsze można bezpośrednio przełożyć z jednego samochodu do drugiego i uruchomić silnika.

W zależności od modelu i generacji po wymianie może być wymagane programowanie, adaptacja systemu PATS, synchronizacja odpowiednich modułów lub przeniesienie danych z oryginalnego sterownika.

Zakres wymaganych czynności zależy od konkretnego ECU. Dlatego przed zakupem warto ustalić, czy wybrana jednostka będzie oferowana jako używana do programowania, VIRGIN, klonowana czy przygotowana w innym wariancie.

Programowanie sterownika Ford – FORScan, IDS i inne systemy

W zależności od generacji samochodu diagnostyka i wybrane procedury programowania Ford mogą być wykonywane przy użyciu odpowiednich narzędzi obsługujących daną architekturę pojazdu. Po wymianie ECU może być wymagane między innymi dopasowanie immobilisera, kodowanie lub wykonanie odpowiednich procedur adaptacyjnych.

Nie każda funkcja jest dostępna dla każdego modelu i każdego urządzenia diagnostycznego. Przed montażem należy ustalić wymagania dla konkretnego numeru sterownika.

Klonowanie sterownika silnika Ford

Jednym ze sposobów przygotowania jednostki zastępczej jest klonowanie sterownika Ford. Jeżeli z oryginalnego ECU można prawidłowo odczytać wymagane dane, mogą one zostać zapisane w kompatybilnym sterowniku zastępczym.

W zależności od konstrukcji ECU kopiowane mogą być odpowiednie obszary pamięci, oprogramowanie, konfiguracja oraz informacje potrzebne do prawidłowej współpracy z systemem immobilisera i pozostałą elektroniką samochodu.

Możliwość wykonania klonowania zależy od typu sterownika i stanu technicznego oryginalnej jednostki. Jeżeli odczyt wymaganych danych nie jest możliwy, konieczne może być zastosowanie innej metody przygotowania.

Ford VIRGIN, IMMO OFF i sterownik przygotowany do adaptacji

W wybranych ECU możliwe jest przygotowanie sterownika jako VIRGIN, czyli jednostki przygotowanej do ponownej adaptacji. Po montażu może być wymagane programowanie i synchronizacja z systemem PATS lub innymi modułami samochodu.

Dla określonych sterowników dostępne mogą być również inne warianty, w tym IMMO OFF lub klonowanie. Nie każde rozwiązanie jest możliwe dla każdego modelu Ford i każdego ECU.

Szczegółowe informacje znajdują się na stronie warianty przygotowania sterowników silnika.

Sterowniki Ford według numerów części

Wyszukiwanie sterownika Ford po numerze części jest jednym z najdokładniejszych sposobów znalezienia właściwego ECU. Jeden komputer może posiadać jednocześnie numer FoMoCo, numer producenta elektroniki oraz dodatkowe oznaczenie kalibracji.

Przykładowe sterowniki dostępne w Auto24Parts:

• 0281011995 / 5U71-12A650-AB – Focus, C-Max, Fiesta, Fusion 1.6 TDCi
• 5WS40227CT / 5M51-12A650-MB / SID803 – Focus 2.0 TDCi
• 5WS40602AT / 6M51-12A650-AHA / SID803A – Focus 2.0 TDCi
• 0281014832 / 8G91-12A650-EL – Mondeo 2.0 TDCi Bosch
• 2S7Q-9F954-FD / DDCR 80981D – Mondeo 2.0 TDCi Delphi
• 8C11-12A650-CC / 4FCB – Transit 2.4 TDCi
• AC11-12A650-CC / 9HCC – Transit 2.2 TDCi
• 0281011826 / WLAS18881D – Ranger 2.5 TDCi Bosch

Powyższe przykłady pokazują, jak różnorodne są systemy numeracji komputerów silnika Ford. Najbezpieczniej wyszukiwać jednostkę jednocześnie po numerze Ford / FoMoCo oraz oznaczeniu producenta elektroniki.

Bosch, Siemens, Continental, Delphi i Visteon – producenci ECU Ford

Ford stosuje sterowniki wielu producentów elektroniki. W ofercie znajdują się między innymi sterowniki Bosch z numerami 0281... i 0261..., a także jednostki Siemens, Continental, Delphi, Visteon oraz FoMoCo.

Sam producent nie wystarcza jednak do potwierdzenia zgodności. Dwa sterowniki Siemens SID803 lub dwa moduły Bosch mogą mieć podobną obudowę, a jednocześnie inne numery FoMoCo, hardware, software i konfigurację.

Jak sprawdzić zgodność ECU Ford przed zakupem?

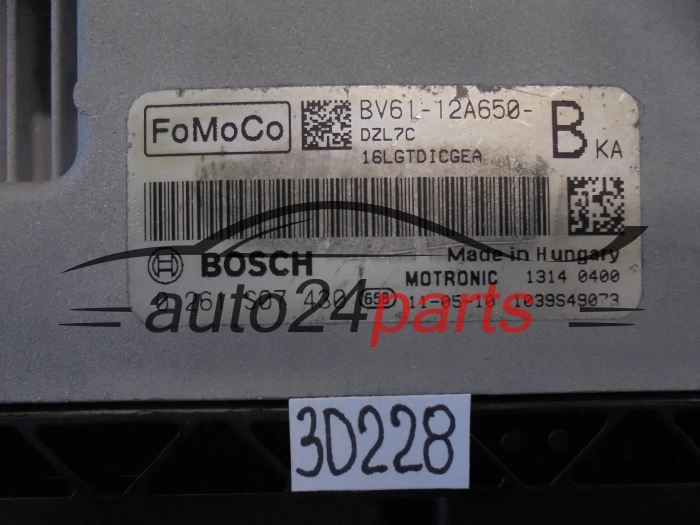

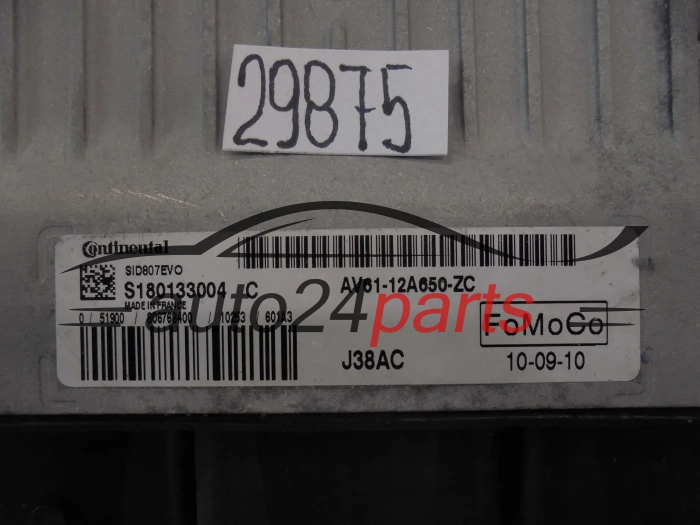

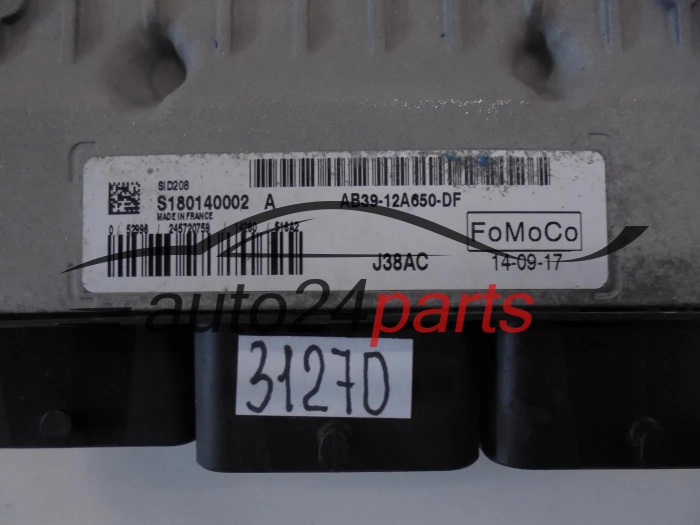

Najlepiej wykonać wyraźne zdjęcie całej etykiety oryginalnego sterownika. Powinny być widoczne wszystkie numery FoMoCo, oznaczenia producenta elektroniki, kod kalibracji oraz dodatkowe symbole znajdujące się na jednostce.

Jeżeli potrzebujesz pomocy w doborze, skontaktuj się z Auto24Parts i prześlij zdjęcie ECU wraz z modelem samochodu, rokiem produkcji, pojemnością, mocą i wersją silnika.

Pełną ofertę komputerów różnych marek znajdziesz w kategorii sterowniki silnika ECU. Inne elementy elektroniczne Ford dostępne są również w kategorii pompy ABS Ford.

Przed zamówieniem możesz także sprawdzić FAQ Auto24Parts, informacje jak kupować, szczegóły dotyczące dostawy oraz zasady zwrotów, reklamacji i gwarancji.
