Boîtier papillon – contrôle précis de l’air et meilleure réponse à l’accélération

Le boîtier papillon est un élément essentiel du système d’admission du moteur. Sa fonction principale est de réguler la quantité d’air entrant dans le moteur en fonction de la position de la pédale d’accélérateur et des conditions de fonctionnement du véhicule.

Un boîtier papillon en bon état contribue à assurer une accélération régulière, un ralenti stable, une réponse rapide de la pédale et un fonctionnement fluide du moteur. Lorsqu’il est encrassé, usé ou endommagé électroniquement, le véhicule peut présenter une perte de puissance, des variations du régime moteur ou une réponse retardée à l’accélération.

Dans cette catégorie, vous trouverez des boîtiers papillon d’origine d’occasion pour les véhicules essence et diesel de différentes marques. Pour choisir la pièce compatible, comparez toujours les références du fabricant et les numéros OEM avec ceux indiqués sur votre pièce d’origine.

Qu’est-ce qu’un boîtier papillon et comment fonctionne-t-il ?

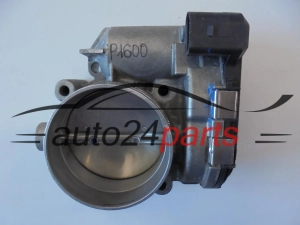

Le boîtier papillon est généralement installé dans le système d’admission, entre le filtre à air ou la durite d’admission et le collecteur d’admission. À l’intérieur de son corps se trouve un volet mobile qui ouvre ou ferme le passage de l’air.

Lorsque le conducteur appuie sur la pédale d’accélérateur, le volet s’ouvre afin de laisser entrer une plus grande quantité d’air. Le calculateur moteur adapte ensuite la quantité de carburant injectée et les autres paramètres de fonctionnement selon la puissance demandée.

Boîtier papillon mécanique

Sur les véhicules plus anciens, le boîtier papillon peut être relié directement à la pédale d’accélérateur par un câble. Lorsque la pédale est enfoncée, le câble actionne mécaniquement le volet.

Boîtier papillon électronique

Les véhicules modernes utilisent généralement un boîtier papillon électronique. Dans ce système, il n’existe pas de liaison mécanique directe entre la pédale d’accélérateur et le volet.

Le capteur de la pédale transmet sa position au calculateur moteur. Celui-ci commande ensuite le moteur électrique intégré au boîtier papillon et place le volet dans la position requise. Ce système est également appelé accélérateur électronique ou système drive-by-wire.

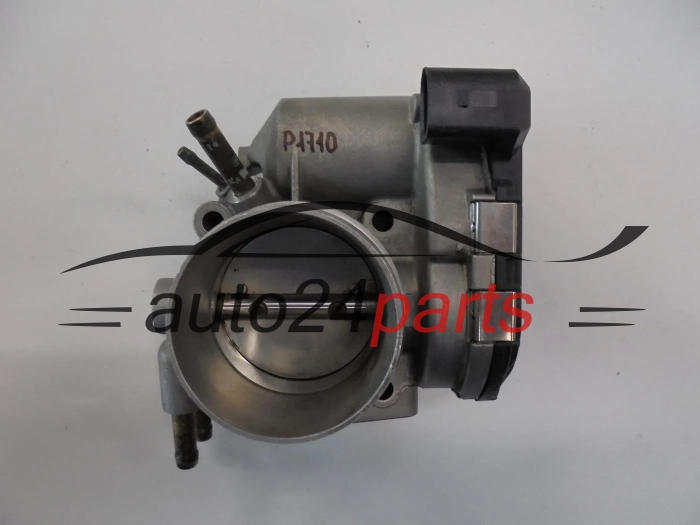

Principaux éléments d’un boîtier papillon électronique

• un volet ou disque papillon régulant le débit d’air ;
• un moteur électrique de commande ;
• un ou plusieurs capteurs de position ;
• des engrenages et mécanismes internes ;
• des composants électroniques ;
• un connecteur électrique relié au calculateur moteur.

Symptômes d’un boîtier papillon défectueux

Un boîtier papillon encrassé ou endommagé peut provoquer différents problèmes de fonctionnement du moteur. Les symptômes peuvent varier selon le véhicule, le type de moteur et le système de gestion électronique utilisé.

Signes fréquents d’une défaillance

• ralenti instable ou régime moteur irrégulier ;
• réponse retardée de la pédale d’accélérateur ;
• à-coups pendant l’accélération ;
• perte de puissance du moteur ;
• calage du moteur au ralenti ou lors d’un arrêt ;
• difficulté à maintenir un régime constant ;
• augmentation de la consommation de carburant ;
• allumage du voyant moteur ;
• activation du mode dégradé ;
• codes défaut liés à la position ou à la commande du papillon.

Un boîtier papillon encrassé peut-il réduire la réponse à l’accélération ?

Oui. Avec le temps, des dépôts d’huile, de suie et d’autres impuretés peuvent s’accumuler autour du volet et à l’intérieur du conduit d’admission. Ces dépôts peuvent limiter le mouvement du papillon ou réduire le passage de l’air.

Le véhicule peut alors présenter une réponse plus lente à l’accélération, un ralenti irrégulier, des à-coups ou un calage du moteur.

Faut-il nettoyer ou remplacer le boîtier papillon ?

Un nettoyage peut être suffisant lorsque le problème est uniquement causé par des dépôts présents autour du volet ou dans le conduit d’admission. L’opération doit être réalisée avec un produit adapté et conformément aux recommandations du constructeur du véhicule.

Le nettoyage ne permet toutefois pas de réparer :

• un moteur électrique endommagé ;
• un capteur de position défectueux ;
• des engrenages internes usés ;
• un volet bloqué mécaniquement ;
• un connecteur ou un faisceau électrique détérioré ;
• une panne des composants électroniques internes.

Dans ces situations, le remplacement du boîtier papillon par une pièce compatible et fonctionnelle est généralement nécessaire.

Diagnostic avant le remplacement

Avant de remplacer la pièce, il est recommandé de lire les codes défaut à l’aide d’un appareil de diagnostic adapté. Le faisceau électrique, le connecteur, les capteurs du système d’admission et les éventuelles prises d’air doivent également être contrôlés.

Des symptômes similaires peuvent être provoqués par un débitmètre défectueux, une durite d’admission endommagée, un capteur de pédale défaillant ou un autre problème du système de gestion moteur.

Boîtier papillon pour moteur essence et diesel

Fonctionnement sur un moteur essence

Sur un moteur essence, le boîtier papillon régule directement la quantité d’air entrant dans les cylindres. Sa position influence la charge du moteur, le régime, l’accélération et la puissance délivrée.

Fonctionnement sur un moteur diesel

Sur de nombreux moteurs diesel, le boîtier papillon peut remplir des fonctions supplémentaires. Selon le système utilisé, il peut participer au fonctionnement de la vanne EGR, contrôler le débit d’air ou permettre un arrêt plus souple du moteur.

Sur les véhicules diesel, cette pièce peut également être proposée sous différentes appellations :

• volet d’admission ;
• papillon d’admission ;
• clapet d’air ;
• vanne de régulation d’air ;
• volet d’arrêt moteur ;
• clapet anti-calage ou anti-shudder.

Comment choisir le bon boîtier papillon ?

Deux boîtiers papillon peuvent avoir une apparence extérieure presque identique tout en utilisant des connecteurs, des capteurs, des moteurs électriques ou des calibrations différentes.

Il n’est donc pas recommandé de sélectionner la pièce uniquement à partir de la marque, du modèle, de l’année ou de la cylindrée du véhicule.

Vérifier la référence du boîtier papillon

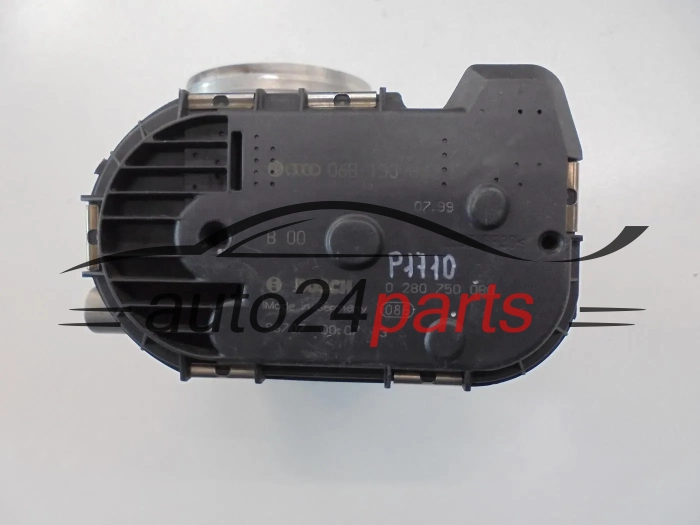

La méthode la plus sûre consiste à comparer tous les numéros inscrits sur la pièce d’origine avec les références indiquées dans l’offre du produit.

Quelles références faut-il comparer ?

• la référence OEM du constructeur automobile ;
• la référence du fabricant du boîtier papillon ;
• le numéro de matériel ou hardware ;
• l’indice ou la version électronique ;
• le code moteur ou la référence d’application.

La référence de la pièce proposée doit correspondre à celle du boîtier papillon d’origine ou être indiquée comme une référence compatible ou de remplacement.

Informations nécessaires pour vérifier la compatibilité

Si vous ne savez pas quel boîtier papillon convient à votre véhicule, préparez les informations suivantes :

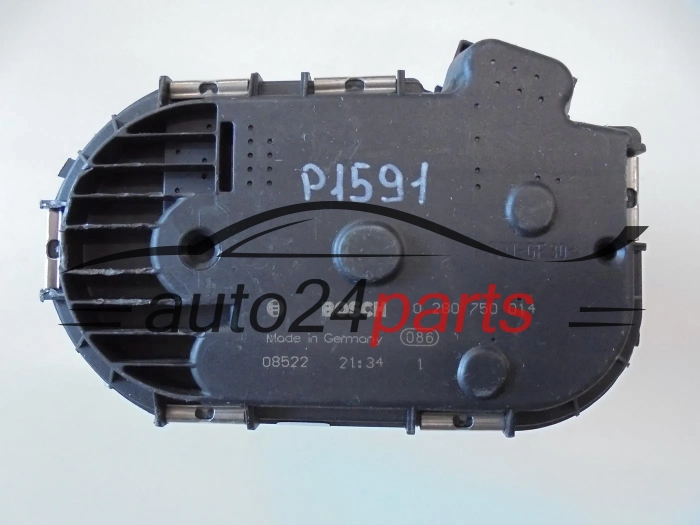

• une photo lisible de l’étiquette de la pièce d’origine ;
• la référence complète du boîtier papillon ;
• la marque et le modèle du véhicule ;
• l’année de fabrication ;
• la cylindrée et la puissance du moteur ;
• le code moteur ;
• le numéro VIN, si nécessaire.

Ces informations permettent de vérifier plus précisément la compatibilité de la pièce avant la commande.

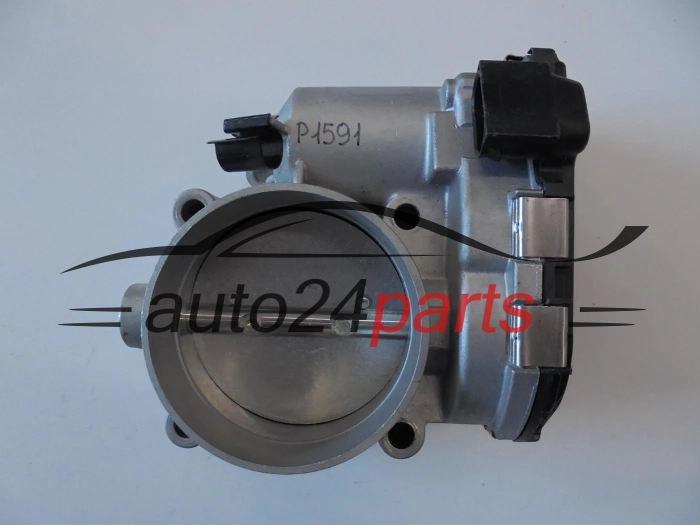

Boîtiers papillon d’origine d’occasion

Un boîtier papillon d’origine d’occasion peut constituer une solution économique par rapport à l’achat d’une pièce neuve. Une pièce d’origine est conçue pour fonctionner avec un système de gestion moteur spécifique et dispose des connecteurs, des fixations et des paramètres de fonctionnement appropriés.

Dans notre boutique, vous trouverez des boîtiers papillon pour différentes marques et motorisations, notamment des pièces fabriquées par Bosch, Continental, Delphi, Denso, Magneti Marelli, Pierburg, Siemens, Valeo et VDO.

Pour réduire le risque de commander une pièce incorrecte, utilisez la référence complète de votre boîtier papillon d’origine lors de la recherche du produit.

Montage et apprentissage du boîtier papillon

Après le montage d’un boîtier papillon électronique, certains véhicules nécessitent une procédure d’adaptation, d’initialisation ou d’apprentissage. Cette opération permet au calculateur moteur de mémoriser les positions minimale et maximale du volet.

Comment effectuer l’apprentissage du boîtier papillon ?

Selon la marque du véhicule et le système de gestion moteur, l’apprentissage peut être réalisé :

• automatiquement après la mise du contact ;
• après le démarrage et une période de fonctionnement au ralenti ;
• pendant un cycle de conduite spécifique ;
• à l’aide d’un appareil de diagnostic compatible.

Si l’apprentissage requis n’est pas effectué correctement, le véhicule peut présenter un ralenti instable, une réponse incorrecte à l’accélération ou des codes défaut liés au boîtier papillon.

Questions fréquentes sur le boîtier papillon

À quoi sert un boîtier papillon ?

Le boîtier papillon régule la quantité d’air qui entre dans le moteur. Sa position varie selon l’action exercée sur la pédale d’accélérateur et les instructions transmises par le calculateur moteur.

Où se trouve le boîtier papillon ?

Il se trouve généralement entre le filtre à air ou la durite d’admission et le collecteur d’admission. Son emplacement exact dépend de la conception du moteur.

Comment reconnaître un boîtier papillon défectueux ?

Les symptômes les plus courants sont un ralenti irrégulier, une mauvaise réponse à l’accélération, des à-coups, une perte de puissance, le calage du moteur, le mode dégradé ou des codes défaut liés au volet et à son système de commande.

Peut-on continuer à rouler avec un boîtier papillon défectueux ?

Le véhicule peut rester utilisable dans certains cas, mais il peut perdre de la puissance, fonctionner de manière irrégulière ou passer en mode dégradé. Un diagnostic rapide est recommandé.

Peut-on nettoyer un boîtier papillon ?

Oui, si le problème est causé par des dépôts ou des saletés. Si le moteur électrique, le capteur, les engrenages ou les composants électroniques sont endommagés, la pièce doit généralement être remplacée.

Un boîtier papillon d’occasion doit-il être programmé ?

Tous les boîtiers papillon ne nécessitent pas de programmation. Cependant, de nombreux modèles électroniques doivent faire l’objet d’une adaptation ou d’un apprentissage après le montage.

Peut-on choisir un boîtier papillon uniquement selon le modèle du véhicule ?

Non. Un même modèle de véhicule peut utiliser plusieurs références selon l’année, le moteur et le système électronique. Il faut toujours comparer les références complètes de la pièce.

Un boîtier papillon défectueux peut-il augmenter la consommation ?

Oui. Si le débit d’air n’est pas correctement régulé, le moteur peut fonctionner de manière irrégulière ou moins efficace, ce qui peut entraîner une augmentation de la consommation de carburant.

Un boîtier papillon défectueux peut-il provoquer le mode dégradé ?

Oui. Lorsque le calculateur détecte une position incohérente du volet, une panne du moteur électrique ou un signal incorrect du capteur, il peut limiter la puissance du moteur et activer le mode dégradé.

Quelles informations faut-il fournir pour vérifier la compatibilité ?

Envoyez une photo lisible de la pièce d’origine, sa référence complète ainsi que les principales informations sur le véhicule. Cela permet de vérifier si le boîtier papillon proposé est compatible.
