Cuadros de instrumentos, velocímetros y paneles para coche

Cuadros de instrumentos, velocímetros y paneles electrónicos para automóvil

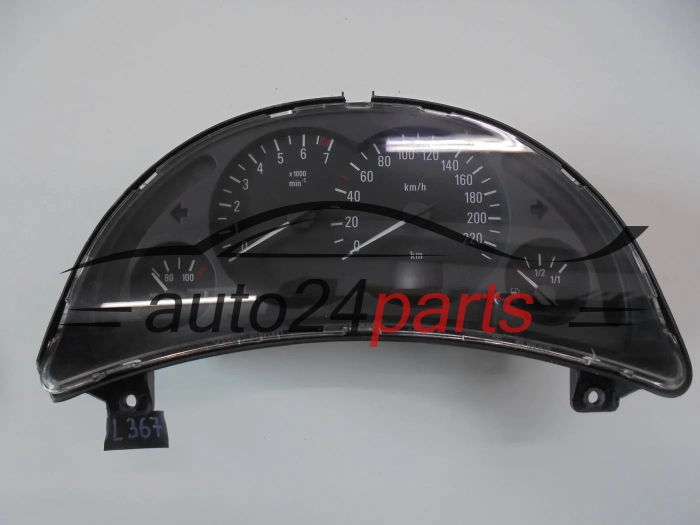

El cuadro de instrumentos es uno de los módulos electrónicos más visibles del vehículo. Dependiendo de la marca y del modelo también puede denominarse panel de instrumentos, cuadro de mandos, velocímetro, cuentakilómetros o instrument cluster.

Además de mostrar la velocidad, las revoluciones, el nivel de combustible y diferentes testigos, muchos cuadros modernos forman parte de la red electrónica del automóvil y pueden intercambiar información con la ECU de motor, el ABS / ESP, la transmisión automática, módulos de carrocería y sistemas de inmovilizador.

¿Cómo elegir correctamente un cuadro de instrumentos?

El criterio principal debe ser siempre la referencia completa de la unidad original. Buscar únicamente por marca, modelo o año puede no ser suficiente.

Antes de realizar el pedido recomendamos comprobar:

• número OEM del fabricante del vehículo,
• referencia VDO, Siemens VDO, Visteon, Denso, Continental, Magneti Marelli u otro fabricante,
• letras finales e índices del número,
• tipo de pantalla,
• versión del motor,
• tipo de transmisión,
• equipamiento del vehículo,
• conectores y aspecto físico como comprobación adicional.

El aspecto exterior del cuadro no confirma por sí solo su compatibilidad.

¿Por qué es tan importante el número OEM completo?

Dentro de una misma generación de vehículo pueden existir cuadros que parecen prácticamente idénticos, pero utilizan diferente hardware, software o configuración.

Una letra final diferente puede identificar otra versión. Por esta razón, referencias como 1K0920864A, 1K0920864B o cualquier otra variante no deben considerarse automáticamente intercambiables.

Siempre que sea posible, compara conjuntamente el número OEM y la referencia del fabricante de la electrónica.

Cuadros Volkswagen – referencias 1K0 920...

En vehículos Volkswagen aparecen con frecuencia números de cuadro que comienzan por 1K0 920....

Un ejemplo disponible en el catálogo español es el cuadro Volkswagen Golf con las referencias:

• 1K0.920.864.A,
• 1K0920864A,
• 0800513837.

La referencia 1K0920864A debe compararse completa, incluida la letra final.

Ford – referencias 10849 y 10A855

En muchos cuadros de instrumentos Ford aparecen referencias que contienen 10849 o 10A855.

Un ejemplo verificado del catálogo es el cuadro Ford Focus Visteon 3M5F-10A855-A / 3M5F10A855A.

También existen otras unidades Ford con números similares, pero compartir la parte 10849 no significa que sean compatibles. Es necesario comprobar toda la referencia.

Cuadros Visteon

Visteon es uno de los fabricantes habituales de electrónica de cuadro, especialmente en determinadas generaciones Ford y otras marcas.

Otro ejemplo disponible es el cuadro Ford Visteon 8A6T-10849-AB / VP8A6T-10849-AB.

En este tipo de módulos es recomendable comprobar tanto el número Ford como la referencia Visteon.

Daihatsu y cuadros Denso

El catálogo de cuadros de instrumentos incluye también unidades fabricadas por Denso.

Por ejemplo, está disponible el cuadro Daihatsu Cuore 83800-B2490 / Denso 257340-1311.

Este ejemplo muestra por qué conviene comparar más de una referencia: en una misma unidad puede aparecer el número OEM del fabricante del vehículo y un número específico del proveedor de electrónica.

Volvo – varios números en una misma unidad

En los cuadros Volvo también es habitual encontrar varias referencias en una misma pieza.

En el catálogo español aparecen, entre otros, números como:

• 30710071 – Volvo S40 / V50,
• 8673259 / 69294-720T,
• 8673802 / 30682277 / 8602885 / 69594-220T.

Cuando una unidad lleva varias referencias, recomendamos comparar todas las que sean legibles.

Audi – números 4F0 920...

En vehículos Audi pueden encontrarse cuadros con referencias de la familia 4F0 920....

Un ejemplo utilizado en el catálogo Auto24Parts es el cuadro Audi A6 con las referencias:

• 4F0920933J / 4F0 920 933 J,
• 4F0910930C / 4F0 910 930 C.

En este caso una sola unidad puede mostrar más de un número relevante para su correcta identificación.

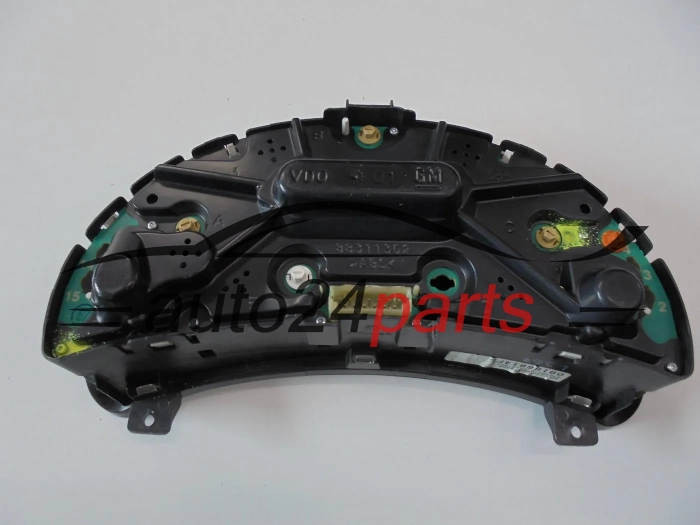

VDO y Siemens VDO

Siemens y Siemens VDO aparecen en numerosos cuadros de instrumentos utilizados por diferentes fabricantes de automóviles.

En determinadas unidades puede encontrarse simultáneamente un número OEM del fabricante del vehículo y una referencia VDO.

Por ejemplo, en algunos cuadros Mercedes-Benz puede aparecer una combinación como:

• 2105403648,
• VDO 110008899006.

Cuando existen ambos números, conviene utilizarlos conjuntamente para buscar una unidad compatible.

Posibles síntomas de un cuadro de instrumentos defectuoso

Un problema en el cuadro puede estar relacionado con síntomas como:

• pantalla completamente apagada,
• píxeles o segmentos que desaparecen,
• pantalla que parpadea,
• fallos que aparecen cuando el módulo se calienta,
• falta de iluminación,
• agujas que no funcionan correctamente,
• reinicios del cuadro durante la conducción,
• falta de comunicación mediante diagnosis,
• testigos que permanecen encendidos,
• información incorrecta o incompleta en la pantalla.

Estos síntomas no confirman automáticamente que el cuadro esté averiado. Antes de sustituirlo es recomendable realizar un diagnóstico.

El cuadro funciona, pero no tiene iluminación

La falta de iluminación no significa necesariamente que todo el cuadro esté dañado.

Dependiendo del vehículo conviene comprobar:

• alimentación del cuadro,
• fusibles,
• control de intensidad,
• elementos de iluminación,
• conectores,
• electrónica interna.

El velocímetro no marca la velocidad

Un velocímetro que no muestra la velocidad correcta no significa necesariamente que el problema se encuentre en el propio cuadro.

En muchos vehículos modernos, la información de velocidad llega al cuadro a través de la red electrónica y puede proceder del módulo ABS / ESP.

Un sensor de velocidad de rueda defectuoso, un problema de cableado, una avería del ABS o un fallo de comunicación CAN pueden impedir que el cuadro reciba correctamente la información.

Cuadro completamente apagado: ¿qué comprobar?

Si después de conectar el encendido el cuadro permanece completamente apagado, antes de sustituirlo recomendamos revisar:

• alimentación permanente,
• alimentación después del contacto,
• puntos de masa,
• fusibles,
• conectores y contactos,
• corrosión o humedad,
• red CAN,
• códigos de avería almacenados en otros módulos.

El cuadro como módulo electrónico del vehículo

En muchos automóviles modernos, el cuadro no funciona de forma independiente. Puede comunicarse mediante CAN u otras redes con:

• la centralita de motor ECU,
• el módulo ABS / ESP,
• la centralita de transmisión TCU / TCM,
• el BCM, BSI y otros módulos de carrocería,
• sistemas de inmovilizador y autorización de arranque.

Por este motivo, un problema de red CAN o una avería de otro módulo puede provocar errores visibles en el cuadro aunque su electrónica interna esté funcionando correctamente.

¿Qué información puede guardar un cuadro de instrumentos?

Dependiendo del fabricante, modelo y generación, algunos cuadros contienen memoria electrónica con información relacionada con el vehículo.

Según el sistema puede incluir:

• configuración del equipamiento,
• número VIN,
• información relacionada con el kilometraje,
• codificación de variantes,
• datos necesarios para comunicarse con otros módulos,
• en determinados vehículos, información relacionada con el inmovilizador.

No todos los cuadros almacenan los mismos datos.

Cuadro de instrumentos e inmovilizador

En determinados vehículos el cuadro forma parte del sistema de autorización de arranque.

En este tipo de arquitectura, instalar un cuadro usado procedente de otro automóvil puede provocar:

• falta de autorización de arranque,
• testigo de inmovilizador activo,
• falta de sincronización con la llave o la ECU,
• errores de comunicación,
• datos del vehículo incompatibles.

Esto no se aplica a todos los vehículos. Siempre debe comprobarse cómo funciona el sistema concreto.

¿Hay que programar un cuadro de instrumentos usado?

No todos los cuadros requieren programación. El procedimiento depende de la arquitectura electrónica del vehículo.

Según el sistema pueden ser necesarios:

• codificación,
• configuración del equipamiento,
• adaptación al vehículo,
• sincronización o escritura del VIN,
• adaptación del inmovilizador,
• sincronización con llaves o ECU,
• transferencia de datos desde el cuadro original.

En otros vehículos, un cuadro con la referencia correcta puede requerir muchas menos operaciones adicionales.

Transferencia de datos entre cuadros

En determinadas unidades es posible transferir información desde el cuadro original a otro módulo compatible.

Según el sistema, la transferencia puede incluir configuración, VIN, datos de seguridad u otra información necesaria para que la unidad funcione correctamente en el vehículo.

La posibilidad de realizar esta operación debe comprobarse individualmente para cada referencia.

Cuadro, ECU e inmovilizador deben trabajar juntos

Cuando el cuadro forma parte del sistema de seguridad, puede intercambiar información con la ECU de motor, las llaves, el BCM u otros módulos relacionados con el inmovilizador.

Una incompatibilidad entre estos componentes puede impedir la autorización de arranque incluso si el motor y el cuadro no presentan daños mecánicos.

Kilometraje y sustitución del cuadro

Dependiendo del vehículo, la información de kilometraje puede almacenarse en el cuadro y, en algunos sistemas, también en otros módulos electrónicos.

Después de sustituir un cuadro deben seguirse los procedimientos previstos por el fabricante del vehículo y las normas legales aplicables al registro y documentación del kilometraje.

No debe suponerse que todos los cuadros almacenan estos datos de la misma manera.

Cuadros VDO, Visteon, Denso, Continental y Magneti Marelli

Los cuadros de instrumentos pueden estar fabricados por diferentes proveedores de electrónica original, entre ellos:

• VDO,
• Siemens VDO,
• Visteon,
• Denso,
• Continental,
• Magneti Marelli,
• otros fabricantes OEM.

La referencia del fabricante de la electrónica debe comprobarse junto con el número OEM del automóvil.

No compres un cuadro únicamente por su apariencia

Dos cuadros pueden tener la misma forma, pantalla, disposición de relojes y conectores, pero utilizar diferente:

• hardware,
• software,
• configuración,
• sistema de inmovilizador,
• equipamiento,
• referencia OEM.

Por eso recomendamos buscar siempre utilizando la combinación:

marca + modelo + número OEM completo + referencia del fabricante

Cómo comprobar la compatibilidad antes de comprar

Si no estás seguro de qué cuadro necesitas, contacta con Auto24Parts.

Para realizar una comparación correcta, envía preferiblemente:

• foto frontal del cuadro,
• foto de la etiqueta trasera,
• número OEM completo,
• referencia VDO, Visteon, Denso, Magneti Marelli u otro fabricante,
• marca y modelo del vehículo,
• año de fabricación,
• versión de motor,
• tipo de transmisión.

También puedes consultar nuestra categoría general de piezas electrónicas para automóvil.

Compra, pago, envío y garantía

Antes de realizar tu pedido puedes consultar cómo comprar, los métodos de pago, la información sobre envío y entrega y nuestras condiciones de garantía y devoluciones.
